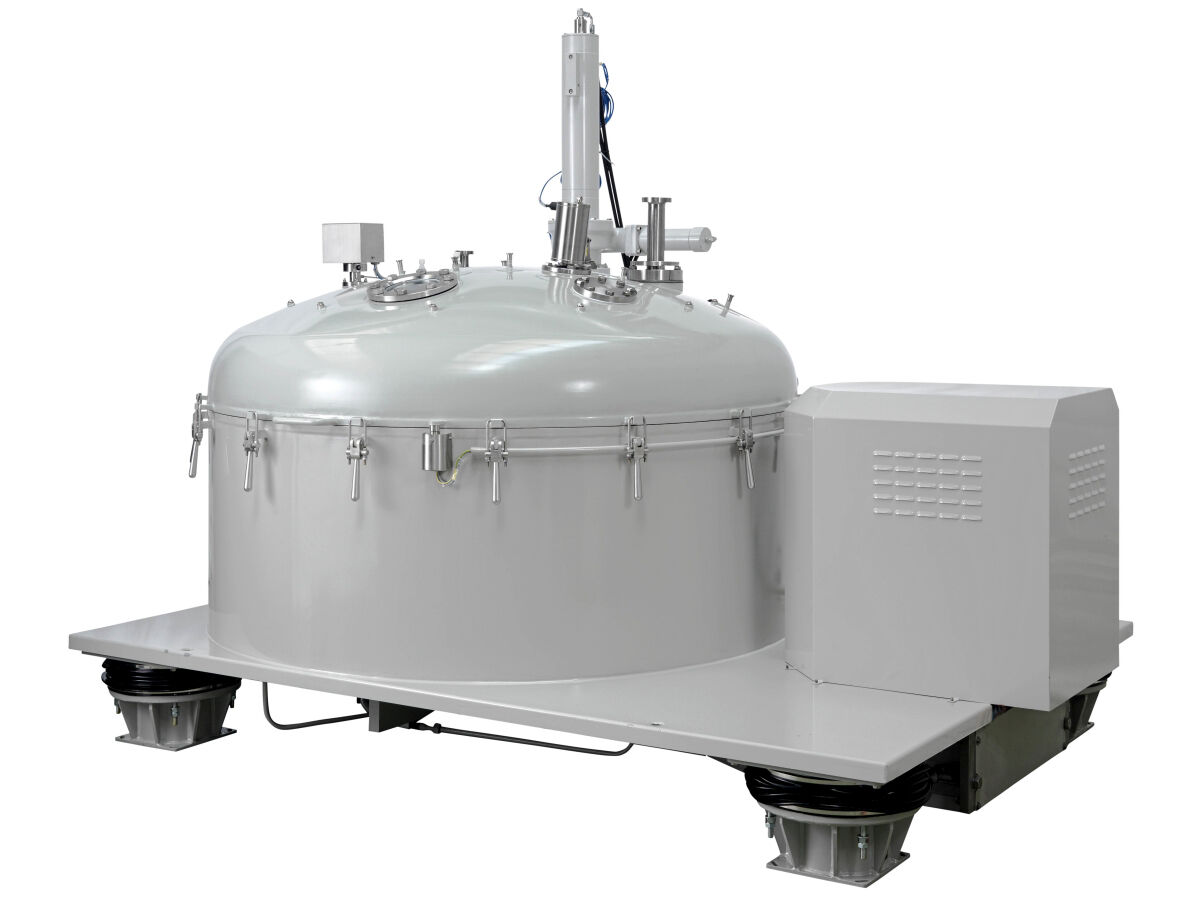

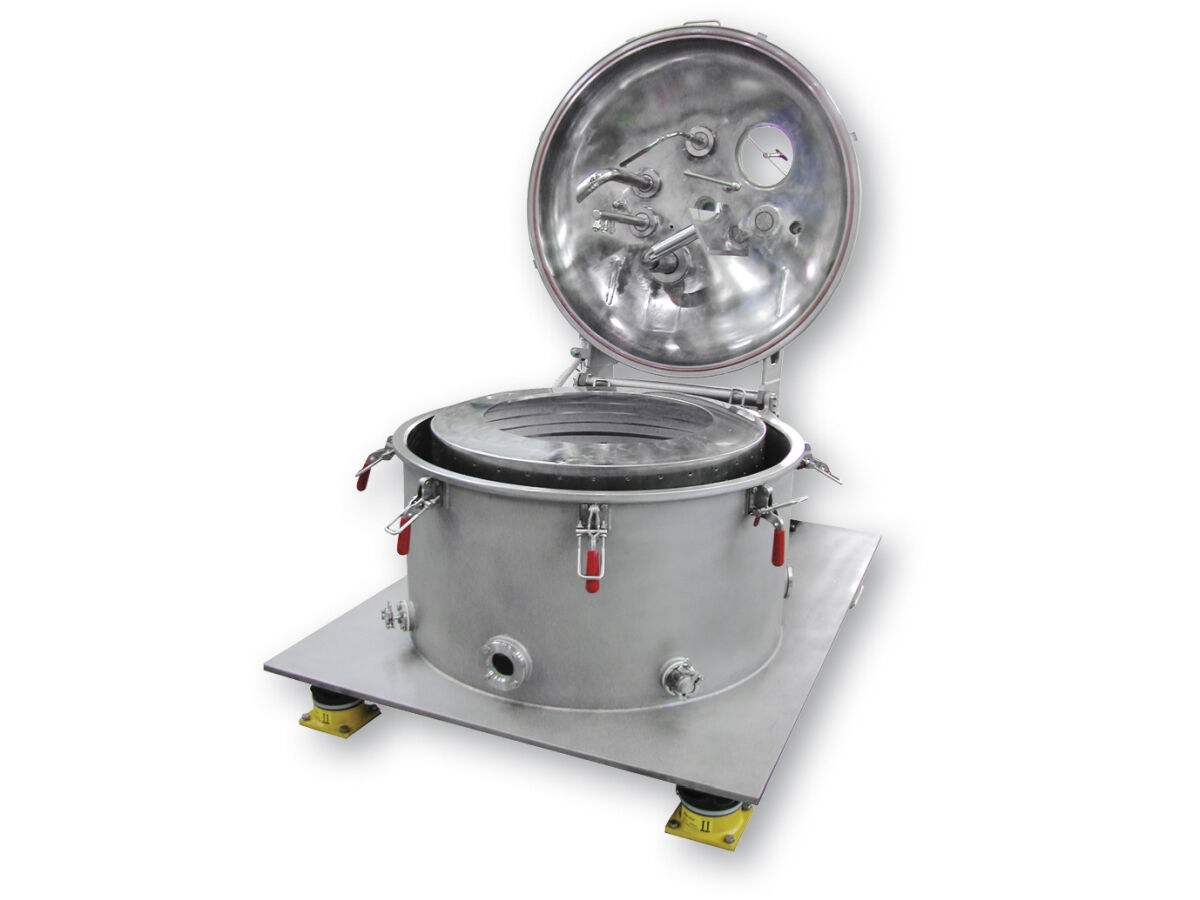

Centrífugas de descarga superior VTC

Descarga do lote

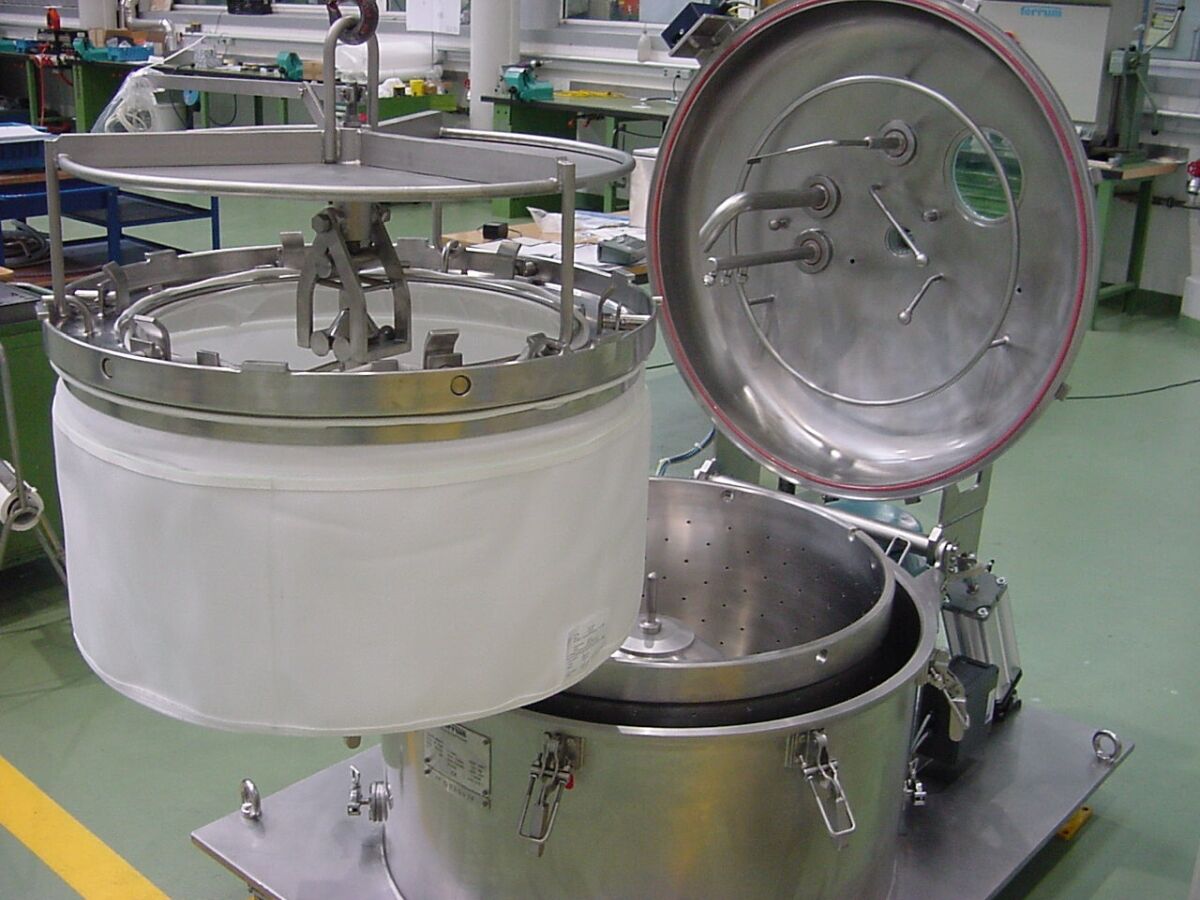

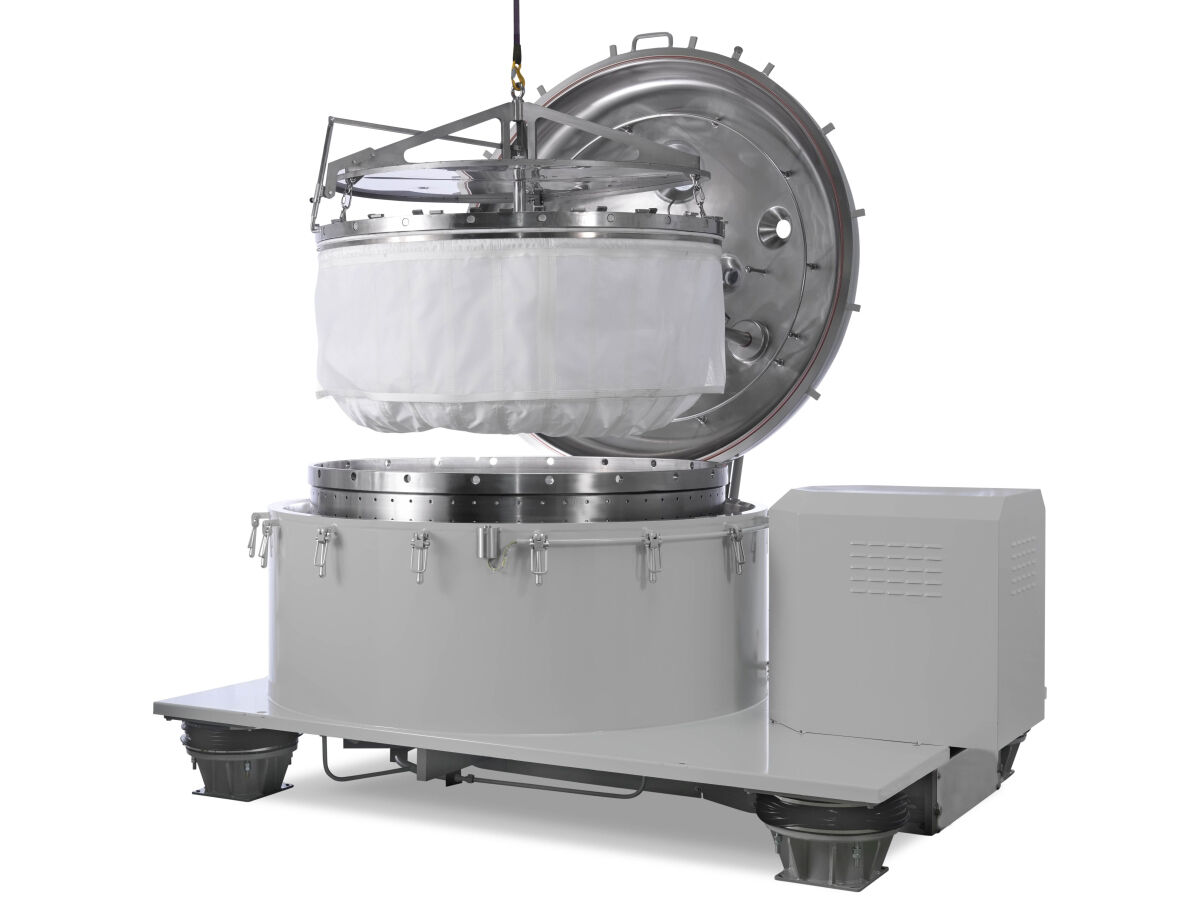

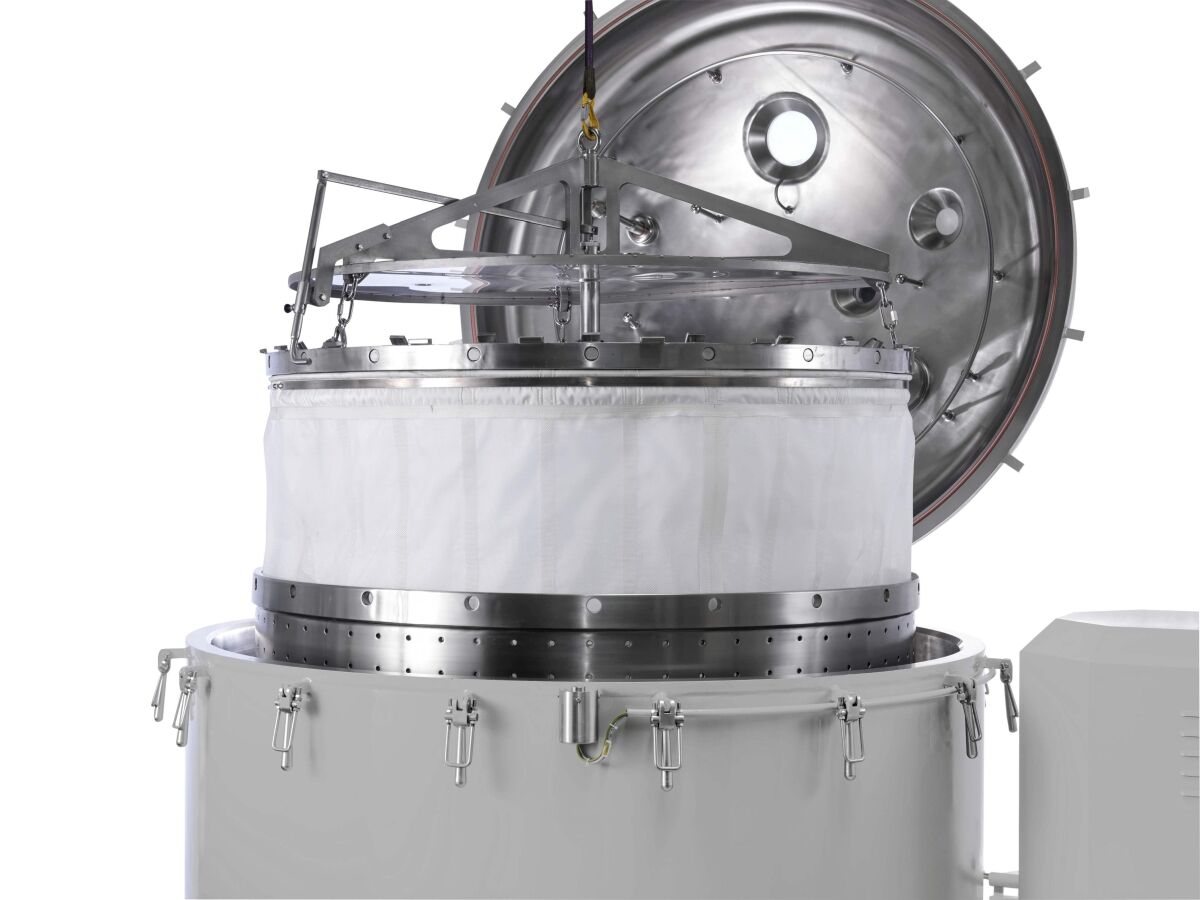

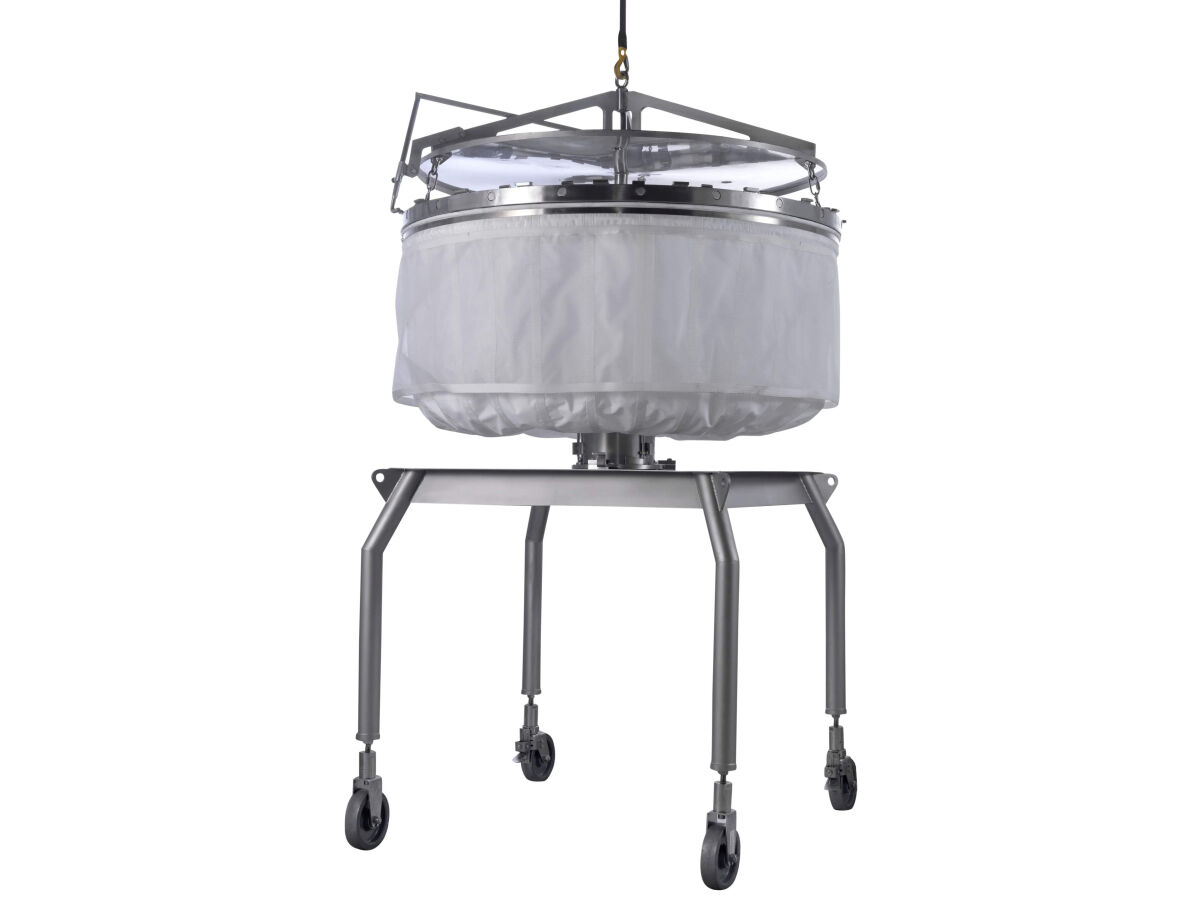

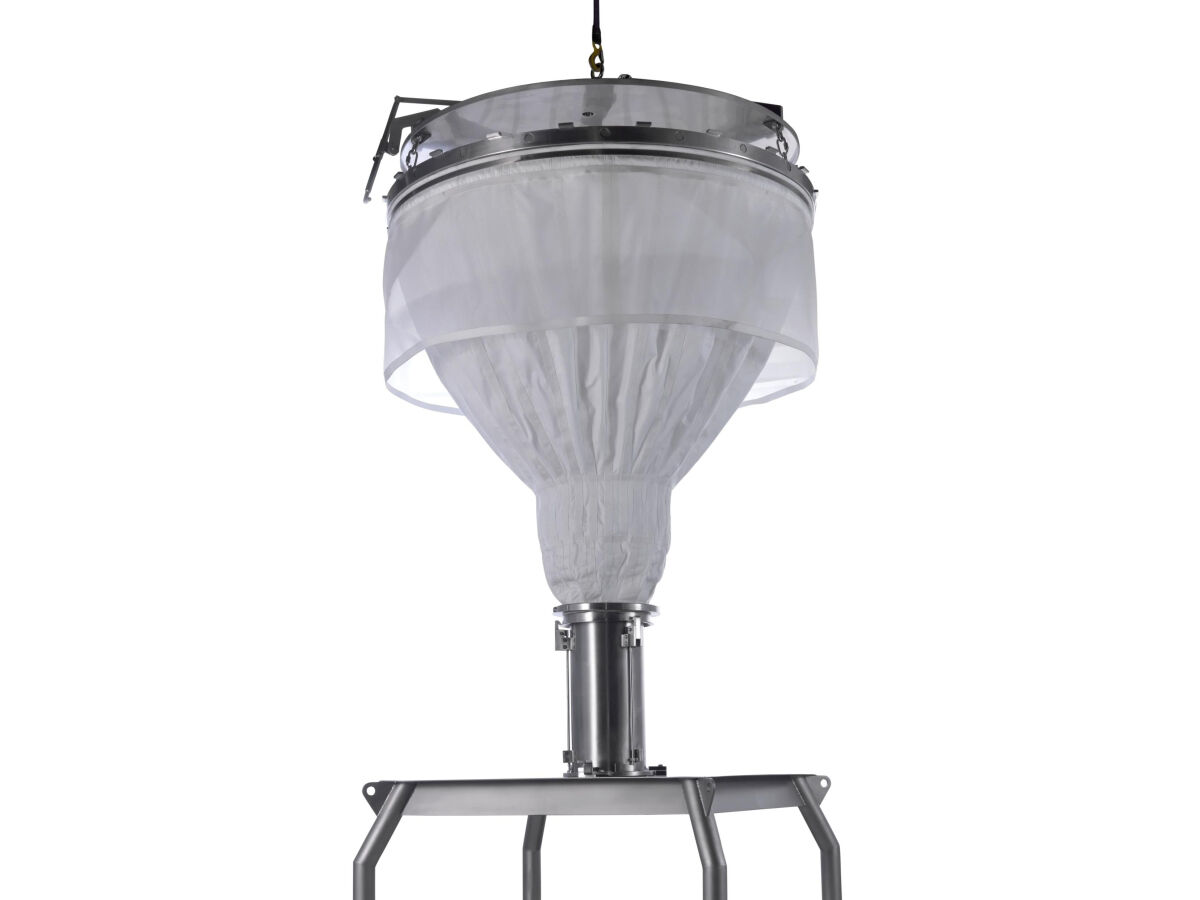

Nas centrífugas com descarga superior os sólidos podem ser descarregados verticalmente para cima manualmente, opcionalmente usando um saco de filtro e um dispositivo de elevação ou dispositivo de sucção especial. As aplicações vão desde plantas piloto e produção de baixo volume até aplicações de produção nas indústrias química e farmacêutica.

Química fina Farmacêutica

Características

Projeto robusto de acordo com as mais recentes normas/requisitos GMP
Soltura por raspador com movimento vertical
Selagem confiável da caixa do mancal com sistemas de vedação da última geração

Manutenção fácil devido ao projeto modular das centrífugas de descarga superior
Adequado para áreas potencialmente explosivas de acordo com a diretiva 2014/34/EU (ATEX)
Design de vasos de pressão sob solicitação

Dados técnicos

VTC	630/320	800/400	1000/500	Unidade
Diâmetro do cesto	630	800	1000	[mm]
Altura do cesto	320	400	500	[mm]
Superfície do filtro	0,63	1,01	1,57	[m2]
Volume útil (100%)	51	102	200	[dm3]
Carga máx.	64	128	250	[kg]
Velocidade máx. do rotor / com lubrificação a óleo	1900	1500	1200 / 1500	[min-1]
Máx. Força G / com lubrificação a óleo	1270	1006	805 / 1258	[g]
Peso da centrífuga (sem carga)	650	1050	2400	[kg]
Peso do cesto (1.4404)	90	180	350	[kg]
Potência do motor do acionamento principal	4	5,5	15	[kW]
Potência do motor para disco de alimentação/lavagem (opção)	sem disco de alimentação	sem disco de alimentação	3,0	[kW]

Dimensões
Comprimento	1300	1600	1900	[mm]
Largura	1000	1200	1500	[mm]
Altura	960	1050	1250	[mm]

Pressão de projeto: -100 a +500 [mbarg], pressão de operação: 4-20 [mbarg], estanqueidade ao gás: 40 [mbarg], faixa de temperaturas do produto: 0-80 [°C], temperatura ambiente: 10-30 [°C]
Outras faixas de pressões e temperaturas bem como tamanhos de motor sob solicitação.

VTC	1000/630	1250/630	1250/800	Unidade
Diâmetro do cesto	1000	1250	1250	[mm]
Altura do cesto	630	630	800	[mm]
Superfície do filtro	1,98	2,47	3,14	[m2]
Volume útil (100%)	252	394	501	[dm3]
Carga máx.	315	493	626	[kg]
Velocidade máx. do rotor / com lubrificação a óleo	1200 / 1500	950 / 1200	750 / 950	[min-1]
Máx. Força G / com lubrificação a óleo	805 / 1258	631 / 1006	631 / 1006	[g]
Peso da centrífuga (sem carga)	2500	3200	3350	[kg]
Peso do cesto (1.4404)	380	560	625	[kg]
Potência do motor do acionamento principal	15	18,5	18,5	[kW]
Potência do motor para disco de alimentação/lavagem (opção)	3,0	3,0 / 5.5*	3,0 / 5.5*	[kW]

* dependendo do produto

Dimensões
Comprimento	2250	2250	2250	[mm]
Largura	1740	1740	1740	[mm]
Altura	2690	1450	1620	[mm]

VTC	1600/630	1600/800	Unidade
Diâmetro do cesto	1600	1600	[mm]
Altura do cesto	630	800	[mm]
Superfície do filtro	3,17	4,02	[m2]
Volume útil (100%)	646	820	[dm3]
Carga máx.	808	1025	[kg]
Velocidade máx. do rotor / com lubrificação a óleo	750 / 950	750 / 950	[min-1]
Máx. Força G / com lubrificação a óleo	503 / 807	503 / 807	[g]
Peso da centrífuga (sem carga)	5600	5800	[kg]
Peso do cesto (1.4404)	1015	1120	[kg]
Potência do motor do acionamento principal	37	37	[kW]
Potência do motor para disco de alimentação/lavagem (opção)	3,0 / 5.5*	3,0 / 5.5*	[kW]
