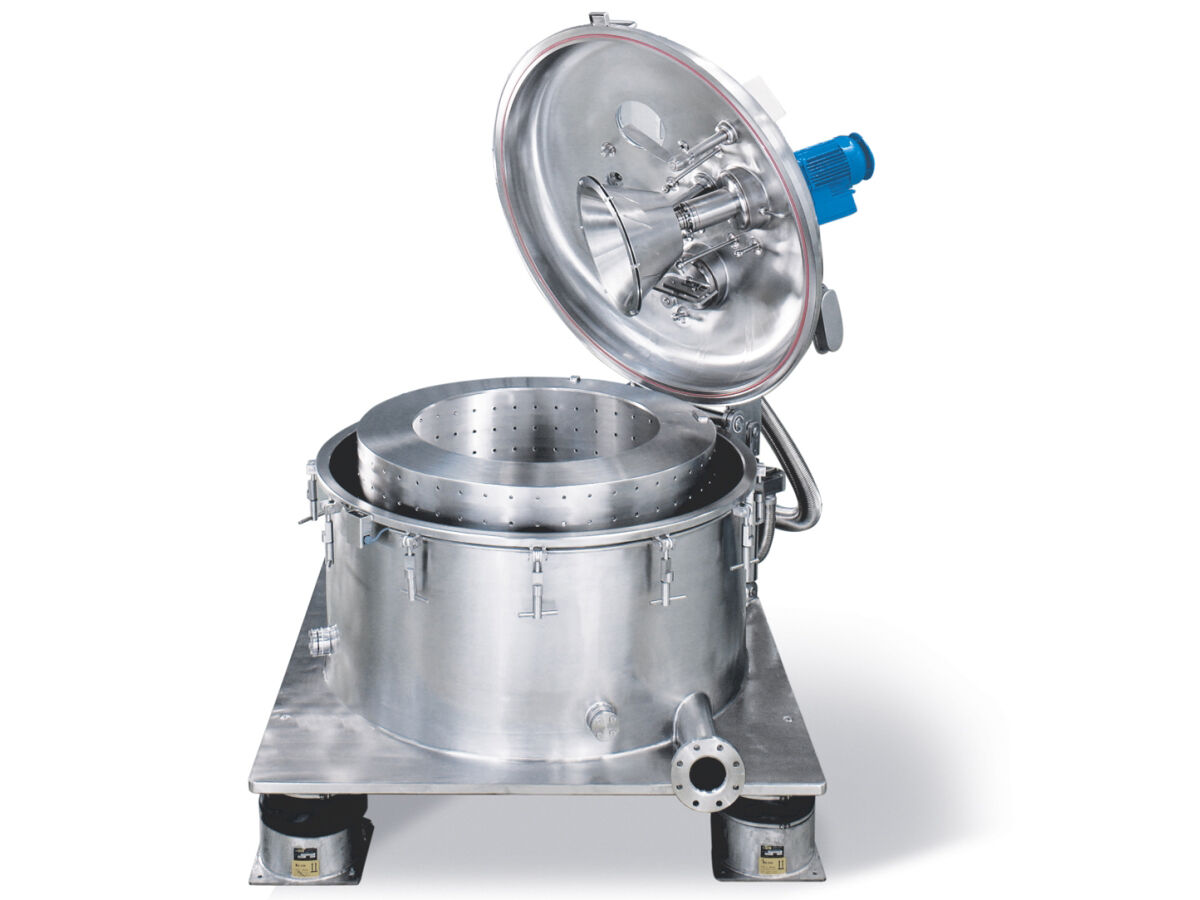

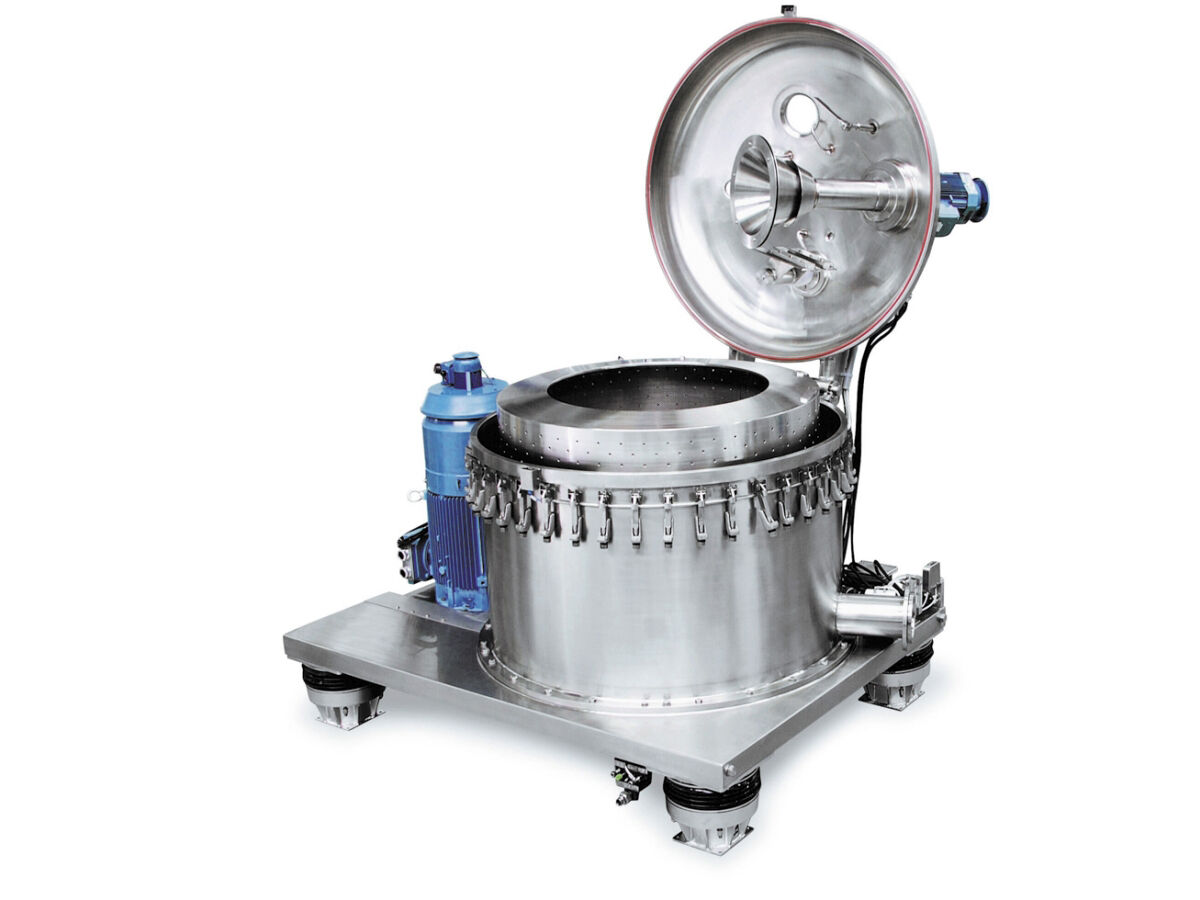

Centrífugas raspadoras verticais VBC-W 1000-1600
A centrífuga raspadora vertical VBC (centrífuga vertical com descarga inferior) tem muitas áreas de aplicação na separação sólido-líquido, graças à modularidade e à abrangente gama de equipamentos opcionais. As centrífugas raspadoras são usadas em operações contínuas exigentes na indústria química e química fina ou para aplicações farmacêuticas complexas.
Características
- Projeto robusto de acordo com as mais recentes normas/requisitos GMP
- Design de sala limpa usando conexão de membrana motor abaixo da placa impulsora)
- Manutenção fácil devido ao projeto modular
- Selagem confiável da caixa do mancal com sistemas de vedação da última geração
- Adequado para áreas potencialmente explosivas de acordo com a diretiva 2014/34/EU (ATEX)
- Design de vasos de pressão sob solicitação
Dados técnicos
| VBC-W | 1000/500 | 1000/630 | 1250/630 | Unidade |
|---|---|---|---|---|
| Diâmetro do cesto | 1000 | 1000 | 1250 | [mm] |
| Altura do cesto | 500 | 630 | 630 | [mm] |
| Superfície do filtro | 1,57 | 1,98 | 2,47 | [m2] |
| Volume útil (100%) | 200 | 252 | 394 | [dm3] |
| Carga máx. | 250 | 315 | 493 | [kg] |
| Velocidade máx. do rotor: lubrificação por graxa / circulação de óleo | 1200 / 1500 | 1200 / 1500 | 950 / 1200 | [min-1] |
| Máx. Força G: lubrificação por graxa / circulação de óleo | 805 / 1258 | 805 / 1258 | 631 / 1006 | [g] |
| Peso da centrífuga (sem carga) | 2600 | 2700 | 3450 | [kg] |
| Peso do cesto (1.4404) | 390 | 420 | 660 | [kg] |
| Potência do motor do acionamento principal | 15,0 | 15,0 | 18,5 | [kW] |
| Potência do motor para disco de alimentação/lavagem (opção) | 3,0 | 3,0 | 3,0 | [kW] |
| Dimensões | ||||
|---|---|---|---|---|
| Comprimento | 1900 | 1900 | 2250 | [mm] |
| Largura | 1500 | 1500 | 1740 | [mm] |
| Altura (fechado, movimento vertical da faca raspadora) | 2060 | 2190 | 2520 | [mm] |
Pressão de projeto: -100 a +500 [mbarg], pressão de operação: 4-20 [mbarg], estanqueidade ao gás: 40 [mbarg], faixa de temperaturas do produto: 0-80 [°C], temperatura ambiente: 10-30 [°C]
Outras faixas de pressões e temperaturas bem como tamanhos de motor sob solicitação.
| VBC-W | 1250/800 | 1600/800 | 1600/1000 | Unidade |
|---|---|---|---|---|
| Diâmetro do cesto | 1250 | 1600 | 1600 | [mm] |
| Altura do cesto | 800 | 800 | 986 | [mm] |
| Superfície do filtro | 3,14 | 4,02 | 4,96 | [m2] |
| Volume útil (100%) | 501 | 820 | 1011 | [dm3] |
| Carga máx. | 626 | 1025 | 1263 | [kg] |
| Velocidade máx. do rotor: lubrificação por graxa / circulação de óleo | 950 / 1200 | 750 / 950 | 750 / 950 | [min-1] |
| Máx. Força G: lubrificação por graxa / circulação de óleo | 631 / 1006 | 503 / 807 | 503 / 807 | [g] |
| Peso da centrífuga (sem carga) | 3600 | 6200 | 6400 | [kg] |
| Peso do cesto (1.4404) | 720 | 1390 | 1520 | [kg] |
| Potência do motor do acionamento principal | 18,5 | 37,0 | 37,0 | [kW] |
| Potência do motor para disco de alimentação/lavagem (opção) | 3,0 | 3,0 / 5.5* | 3,0 / 5.5* | [kW] |
* dependendo do produto
| Dimensões | ||||
|---|---|---|---|---|
| Comprimento | 2250 | 2650 | 2650 | [mm] |
| Largura | 1740 | 2000 | 2000 | [mm] |
| Altura (fechado, movimento vertical da faca raspadora) | 2690 | 3000 | 3200 | [mm] |
Pressão de projeto: -100 a +500 [mbarg], pressão de operação: 4-20 [mbarg], estanqueidade ao gás: 40 [mbarg], faixa de temperaturas do produto: 0-80 [°C], temperatura ambiente: 10-30 [°C]
Outras faixas de pressões e temperaturas bem como tamanhos de motor sob solicitação.
